ZPW-2000A轨道电路
产品介绍:

适用范围

适用于各类型的高速铁路、普速铁路、城际铁路和轻轨。

概述

zpw-2000a无绝缘轨道电路是由通号院自主研发的产品,市场占有率99%,获得了9项国家技术专利、形成了6项铁路行业标准,获得铁道部科技进步一等奖、国家科技进步二等奖。zpw-2000a轨道电路的推出为全路轨道电路制式的统一及高铁建设奠定了基础。

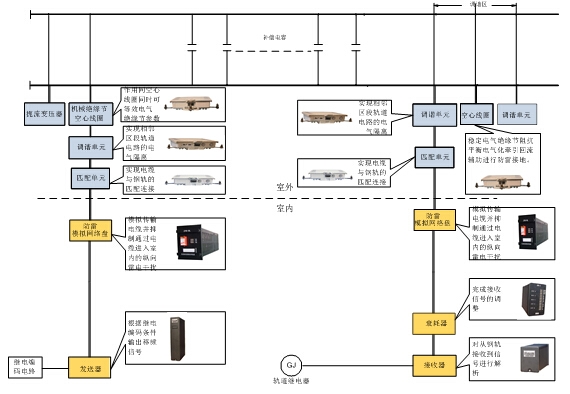

系统结构

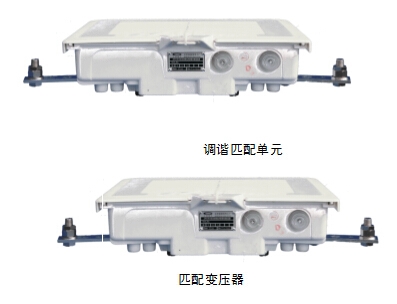

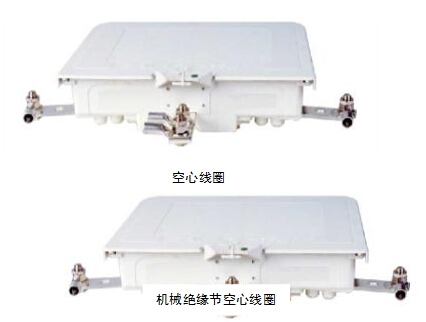

zpw-2000a轨道电路系统设备包括室内设备和室外设备,室内设备由发送器、接收器、衰耗器、防雷模拟网络盘组成,室外设备由调谐单元、匹配单元、空心线圈、机械绝缘节空心线圈、扼流变压器组成,根据需要可配置继电编码接口或通信编码接口设备。

功能

为信号系统提供列车占用、空闲信息;

向车载设备实时、连续地传送控制信息;

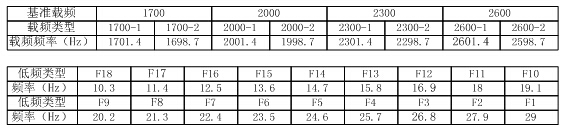

轨道电路采用fsk调制方式,可发出8种载频、18种低频的移频信号,详见下表:

特点

(1)减小轨道电路死区长度;

(2)实现全程断轨检查;

(3)可应用于站内轨道电路;

(3)通过首创机械绝缘节与电气绝缘节全等效设计和精补偿方式,有效延长了轨道区段长度;

(4)站间距可达20km;

(5)电子设备采用冗余设计,并配备了轨道电路辅助维护系统,保证了系统的稳定运用;

(6)建立了研究、设计、仿真及维修的综合技术平台,可为现场提供有效及时的技术支持。

主要技术参数

(1)应用于普速线的主要技术参数

适应道床:有砟

最低道碴电阻:1ω·km;

分路灵敏度:0.15ω;

最大电缆长度:10km;

轨道电路最大长度:1500m(2600hz为1460m);

(2)适用于客专的主要技术参数

适应道床:无砟、有砟;

最低道碴电阻:2ω·km;

分路灵敏度:0.25ω;

最大电缆长度:10km;

轨道电路最大长度:1400m。

(1)国内业绩:

已开通23条高铁和客运专线,包括:京津、武广、郑西、京沪、合宁、合武、广珠、甬台温、温福、福厦、海南东环、沪宁、沪杭、广深港、长吉、太中银、昌九、成灌、秦沈、合蚌、哈大、石武、京石,共9270公里。

在建15条高铁和客运专线:津秦、厦深、武黄、宁杭、杭甬、汉宜、合福(安徽段)、成绵乐、南广、向莆、集包、龙厦、湘桂、广西沿海、盘营,约3000公里。

已装备普速线3万余公里。

(2)海外业绩:

韩国全州~罗洲、首尔~议政府、首尔~春川三条线路区间应用;

巴基斯坦铁路改造工程;

广深港香港段(福田~香港)。

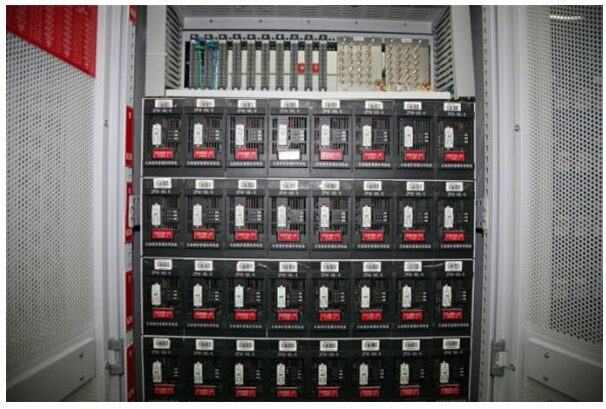

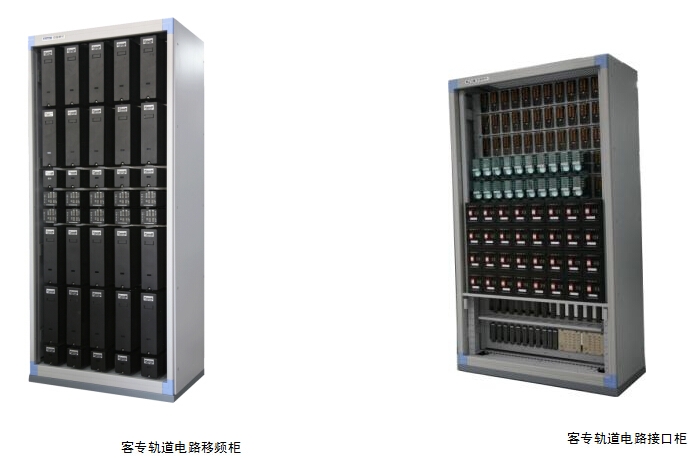

轨道电路接口柜
